產品型號：815W/L-D、830W/L-D
公稱通徑：DN65~700mm，NPS 2-1/2"~28"
公稱壓力：CL150～300LB
適用介質：氣體、水及油類等
適用溫度：-30～+150℃
工作溫度：-20~80℃
連接形式： 對夾
主要材質：304、316、碳鋼
產品概述
電動高性能蝶閥的閥座采用的是PTFE或者金屬不銹鋼密封的材料，主要適用于氣體輸送和對于閥門壽命要求高的工藝介質中，包括蒸汽的輸送，也可用于特殊介質，如氯氣、氧氣、高真空、抗硫或腐蝕性介質，以AC 220V,380V電源電壓作為驅動動力，接受工業自動化儀表控制系統輸出的（4~20mA）電壓電流信號就可以控制運行。
結構設計
電動高性能蝶閥具有防火結構，連接方式可采用對夾式或用于大管徑及管路經終端的凸耳式單法蘭。設計閥座外面是活動的嵌件，法蘭夾的越緊、耐壓力大密封性好，更換閥座方便簡單，只需取下嵌件就可取出閥座，不必拆卸閥板和閥軸，采用帶有球形密封表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性的場合，由于雙偏心蝶板的設計，具有嚴密的密封性能，較長的使用壽命。可作快速切斷或調節流量之用。
性能特點
1、無須增加O型圈和金屬部件來輔助密封。
2、唇緣式密封結構可補償溫度和壓力對閥產生的變化。
3、密封時幾乎無摩擦，保證扭矩更小，密封性更好。
4、唇緣式密封結構可補償溫度和壓力的變化。
5、使用壽命長，維修量??；雙向達到無氣泡密封。
6、在開啟和處于中間位置時閥座與蝶板不發生接觸。
7、在閥座上下部位無磨損點，扭矩低，對操作機構要求小。
|

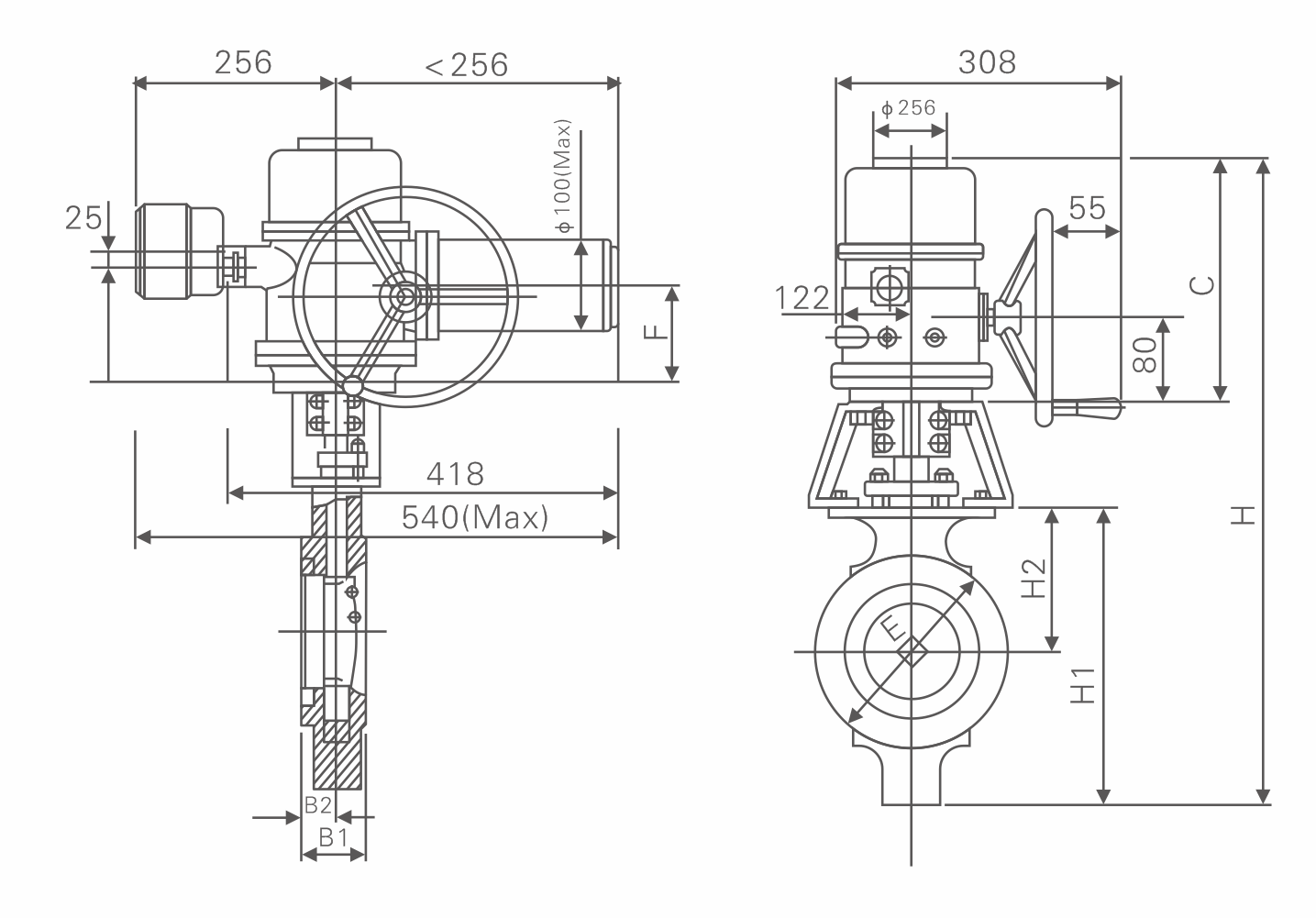

公稱通徑 (mm) |
NPS（in） |
尺寸 |
||||
|
L |
L1 |
D1 |
D |
H |
||
|
65 |
2-1/2 |
49 |
27 |
119 |
59 |
177 |
|
80 |
3 |
49 |
27 |
132 |
73 |
193 |
|
100 |
4 |
54 |
30 |
157 |
95 |
212 |
|
125 |
5 |
64 |
30 |
186 |
111 |
216 |
|
150 |
6 |
57 |
33 |
216 |
142 |
243 |
|
200 |
8 |
57 |
36 |
270 |
188 |
299 |
|
250 |
10 |
71 |
41 |
324 |
236 |
371 |
|
300 |
12 |
81 |
48 |
381 |
282 |
416 |
|
350 |
14 |
92 |
52 |
413 |
314 |
494 |
|
400 |
16 |
102 |
56 |
470 |
363 |
531 |
|
450 |
18 |
114 |
67 |
533 |
414 |
569 |
|
500 |
20 |
127 |
67 |
584 |
456 |
604 |
|
600 |
24 |
154 |
76 |
692 |
549 |
784 |
|
700 |
28 |
167 |
87 |
857 |
702 |
912 |
